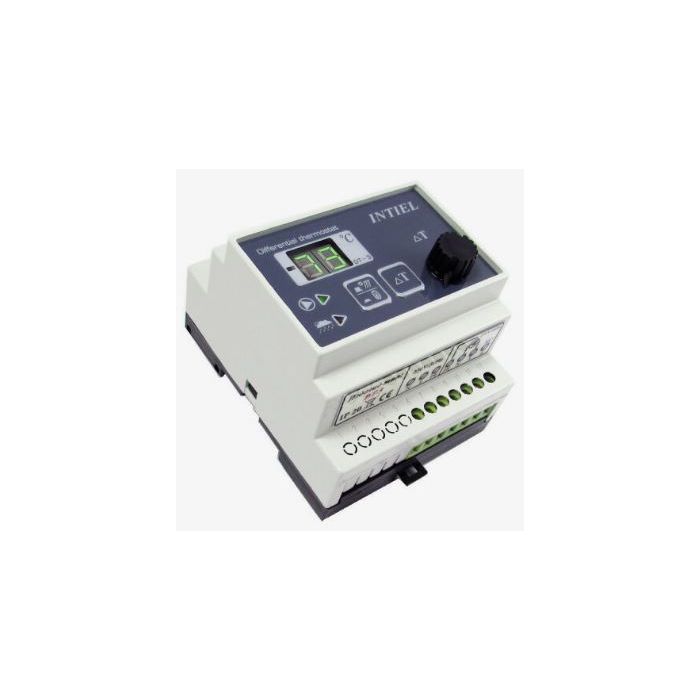

Диференциален терморегулатор Intiel DT-3

Диференциален термостат за соларни и отоплителни системи DT-3, комплект с 2 броя температурни датчици

• Диференциалният термостат тип DT-3 има широко приложение в слънчеви термални и отоплителни инсталации, включително при инсталации с камини с водни ризи
• Предназначение: Диференциалният термостат е предназначен да управлява циркулационните помпи и ел. нагреватели на бойлери според разликата между температурите на слънчевия колектор (камината) и бойлера
• Доставя се в комплект с два броя термодатчика LM335, един за бойлера и един за слънчевия колектор (камината)
• Няма ограничение за дължината на свързващите проводници на термодатчиците
• Уредът следи температурата на слънчевия колектор (камината) и на бойлера и при разлика от 2°С до 20°С (зададена от потребителя посредством потенциометър) в полза на слънчевия колектор включва циркулационната помпа до изравняване на двете температури. Когато температурата на слънчевия колектор (камината) е по-ниска от 40°С, работата на помпата не е разрешена
• Управлява работата на ел. нагревателите на бойлера (или смесителен вентил), като ги включва когато температурата на слънчевият панел стане по-ниска от 40°С и респективно ги изключва при по-висока температура от 40°С

Описание на лицевия панел на DT-3:

1 - цифрова индикация; 2 - индикатор за включена помпа; 3 - индикатор за ниска температура на слънчевия колектор; 4 - бутон за превключване показанието на цифровата индикация между температурите на слънчевия панел и бойлера; 5 - бутон за индициране на зададената температурна разлика между слънчевия панел и бойлера; 6 - задаване на температурната разлика между слънчевия панел и бойлера

Начин на работа: Диференциалният термостат следи температурите на слънчевия колектор (камината) и бойлера чрез два термодатчика и при разлика от 2 до 20 °С (зададена от елемента 6) в полза на сл. колектор включва циркулационната помпа до изравняване на двете температури. Работата на помпата се индицира от светлинен индикатор със символ "помпа" (поз.2). Когато температурата на сл. панел е по-ниска от 40 °С работата на помпата е забранена, състоянието се индицира от светлинен индикатор за ниска температура (поз.3). Когато не е натиснат нито един бутон цифровата индикация показва температурата на сл. колектор (камината), при натискане на бутона за превключване на показанието на цифровата индикация между сл. панел и бойлера (поз.4) се индицира температурата на бойлера. Задаването на температурната разлика се извършва като се натисне бутона за индициране на зададената температурна разлика между сл. панел и бойлера (поз.5) и чрез въртене на органa за задаване на температурна разлика (поз.6) се избира разлика в граници от 2 до 20 °С.

Технически характеристики:

• Захранващо напрежение 230V АС 50Hz
• Номинален ток на контактите 10А/250V
• Блокировка по ниска температура на колектора: 40 °С (+/-2 °С)
• Температурна разлика за включване на помпата: от 2 до 20 °С
• Обхват на измерване на температурите: от -40 до +100 °С
• Клас на точност: 2
• Монтаж на датчиците: Датчиците са полупроводникови полярни тип LM335 и могат да бъдат удължавани като се спазва полярността им. Датчикът на слънчевия колектор се монтира в топлинен контакт с изходящата от него загрята вода. Датчика на бойлера се монтира в топлинен контакт с водата от водосъдържателя в най-ниската му част, но така че да не се влияе пряко от топлообменника. Да не се монтира върху входящата тръба от водопровода или в близост до нея. За по-добър топлинен контакт и двата датчика се поставят в сухи запушени от вътрешния край метални тръбички (сонди), които могат да бъдат поръчани допълнително като аксесоар, потопени във водата. Ако няма възможност за използване на метални потопяеми сонди  датчиците могат да се монтират директно върху тръбите (прилепени), като задължително се обвиват с топлоизолационна лента
• Производител: ИНТИЕЛ - България
• Гаранция 24 месеца
