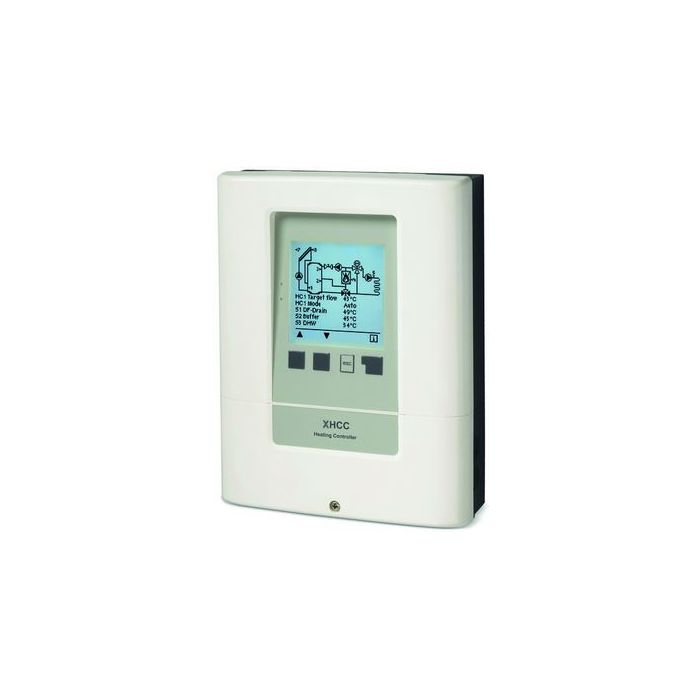

Контролер за отоплителни и соларни системи Sorel XHCC Ethernet

Контролер за комплексни отоплителни и соларни системи Sorel XHCC Ethernet

• Контролер за гъвкаво температурно регулиране на комплексни отоплителни системи с разнообразни топлинни източници на базата на климатичните условия с 13+ различни приложения
• Атрактивен дизайн - размери: H=228 mm W=180 mm D=53 mm с избор на различни варианти
• Високо контрастен осветен дисплей 128x128 p с графичен режим и пълни текстови съобщения
• Интуитивно управление на контролера с 4 отделни бутона

Предимства:

• За отоплителни системи, управлявани в зависимост от моментните външни климатични дадености
• Пълно текстово меню и графичен режим с анимации, управление от 4 бутона
• Функционална проверка и графичен анализ на системата с дългосрочна памет за енергията и работните часове
• Часовник за реално време (RTC) с енергиен резерв над 24 часа
• Кутия с бял цвят RAL9003, клас на защита IP40
• Програма за управление на drain-back (самоизточващи се) системи
• Монтажни елементи, резервен предпазител
• Езици на менюто: немски, английски, френски, испански, италиански, полски, португалски

Базовите схеми могат да бъдат допълнени с още функции посредством неизползваните релета: Солар; Соларен байпас; Външен топлообменник; Управление на допълнителен топлинен източник (нагревател); Охлаждане; Повишаване на обратния поток; Анти-легионела; Трансфер между акумулатори; Универсална температурна разлика; Котел на твърдо гориво; Съобщение за грешка; Мониторинг за налягане; Горелка; котелна помпа; Зонов вентил и т.н.

 *посредством data logger    ** с допълнителна кутия

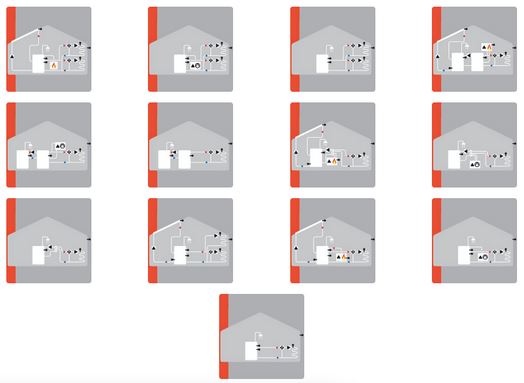

Възможни хидравлични схеми на инсталациите

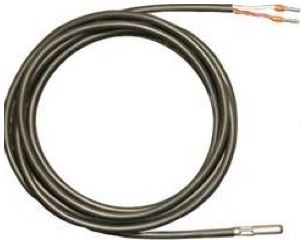

Температурни сензори с PT1000 сeнзорни елементи в съответствие с DIN EN60751 (IEC751)  - поръчват се допълнително

• Комплект със силиконов кабел, за темеператури до 180°C
• Осигуряват точно измерване на температурата и гарантират ефективно и оптимално използване на енергията.
• Сензорни жила  2x0.75mm² , удължаеми до 30 m макс.
• Производител: SOREL Mikroelektronik Gmbh - Германия
• Гаранция 24 месеца

Температурна устойчивост за сензори Pt1000

ТТ  сензор

VFS сензори за комбинирано измерване на дебит и температура (опция):

RPS сензор за комбинирано измерване на дебит и температура (опция):

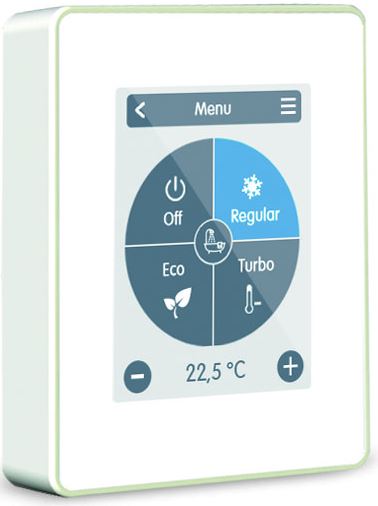

Стайни контролери Sorel °CALEON и °CALEON Clima (опция):

°CALEON - Елегантен стаен контролер с капацитивен TFT сензорен дисплей за контрол и оптимизация на отоплителна система в комбинация с контролери MHCC, LHCC и XHCC.

°CALEON Clima - Елегантен стаен контролер с капацитивен TFT сензорен дисплей за контрол и оптимизация на отоплителни и климатични системи в комбинация с контролери LHCC и XHCC.

Допълнително трябва да бъде поръчан CAN свързващ комплект!

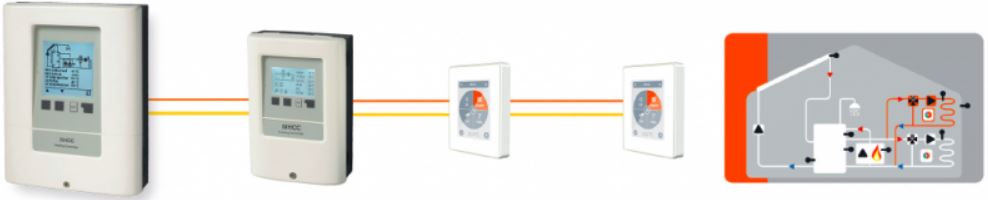

Пример: Допълнителен отоплителен смесителен кръг - XHCC, MHCC с 2 °CALEONs

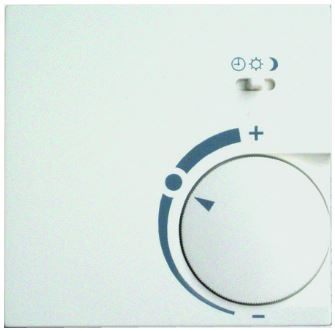

Стайни температурни сензори Sorel RC20 / RC21  (опция):

Sorel RC 20 - Стаен температурен сензор, съвместим с контролери MHCC и XHCC

Sorel RC 21 - Стаен температурен сензор, съвместим с контролери MHCC и XHCC

• Ключ за избор на режима, паралелно предаване на зададения режим към отоплителна крива
• Температурен сензор за стайна температура
• За лесно и удобно дистанционно регулиране

ВАЖНО!!! Според конкретното приложение (инсталация) трябва да се добавят съответния вид и брой температурни сензори (1 брой за външна температура TA52, потопяеми сензори PT1000 тип TT/S2, прилепяеми сензори PT1000 тип TR/S2, стаен термостат RC21). Тази окомплектовка не е включена в базовата цена на контролера и се поръчва допълнително!
