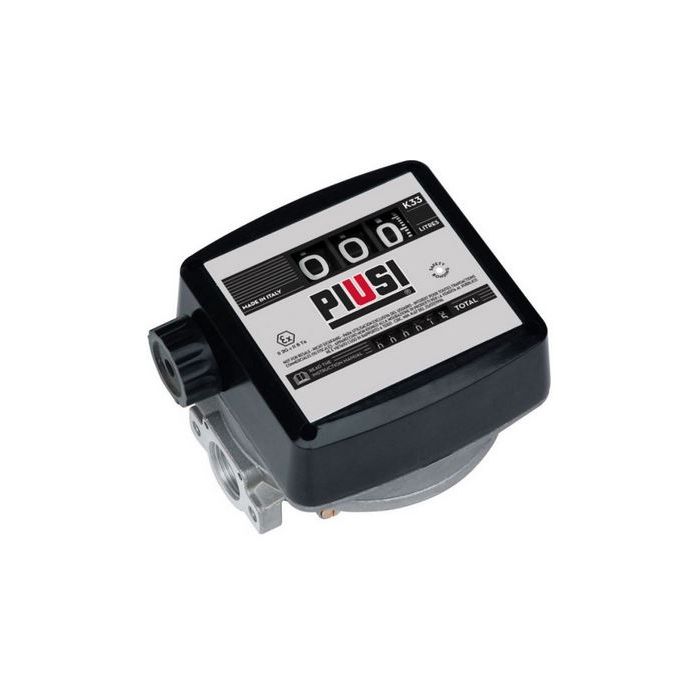

Механичен брояч, взривозащитен, 20-120 l/min 1" Piusi K33 ATEX

Механичен брояч за горива (петролни продукти, керосин, дизелово гориво) взривозащитен K33 ATEX, 20-120 л/min, 1"

• Механичният брояч тип К33 ATEX използва люлеещ се диск и е конструиран за точно отчитане на разход на петролни продукти, керосин, дизелово гориво или други флуиди, които не взаимодействат с конструкционните материали, вложени в уреда. Люлеещият се диск в измервателната камера се задвижва от измерваната течност и задвижва механизма в капака на тялото. Той, от своя страна, предава движението към брояча. Разходомерът е оборудван с регистър без възможност за нулиране и с партиден регистър, който може да бъде нулиран.
• Броячите са фабрично калибрирани за работа с дизелово гориво. В някои специфични случаи и приложения може да се наложи калибриране - например при работа с течности, различни от дизелово гориво, или в среди с големи температурни промени. В такива случаи може да се влоши точността на уреда. Калибриране се налага и след като уреда е бил отварян за профилактика или ремонт.
• Обхват на дебита: 20÷120 l/min (5,3÷32 gal/min)
• Точност: ±1% от дебита (след калибриране)
• Повтаряемост на грешката: ±0,3%
• Max. работно налягане: 3,5 bar
• Налягане на спукване: 28 bar
• Нулираща система за текущия тотал
• Присъединителни размери - вход и изход: 1"
• Показващ орган: 3-цифров дисплей (max 999 л), 6-цифров тотал (max 999 999 л)
• 3-цифровият регистър може да се нулира с помощта на ръкохватката
• 6-цифровият регистър на натрупаното количество не се нулира
• Възможност за десен или ляв монтаж на ръкохватката
• Деление: 0,1 литър
• Възможност за гравитационна работа
• Габаритни размери на опаковката: 180x180x170 mm
• Тегло: 0,6 kg
• Работни течности: петролни продукти, керосин, дизелово гориво
• ATEX маркировка: група II, категория 2 G IIB T=85°C (T6)
• Група: II
• Категория: 2
• Температурен клас: T6
• За нетърговски цели
• Директива: 99/92/CE
• Българска инструкция с начин на калибрирането
• Гаранция 24 месеца
• Производител: Piusi - Италия

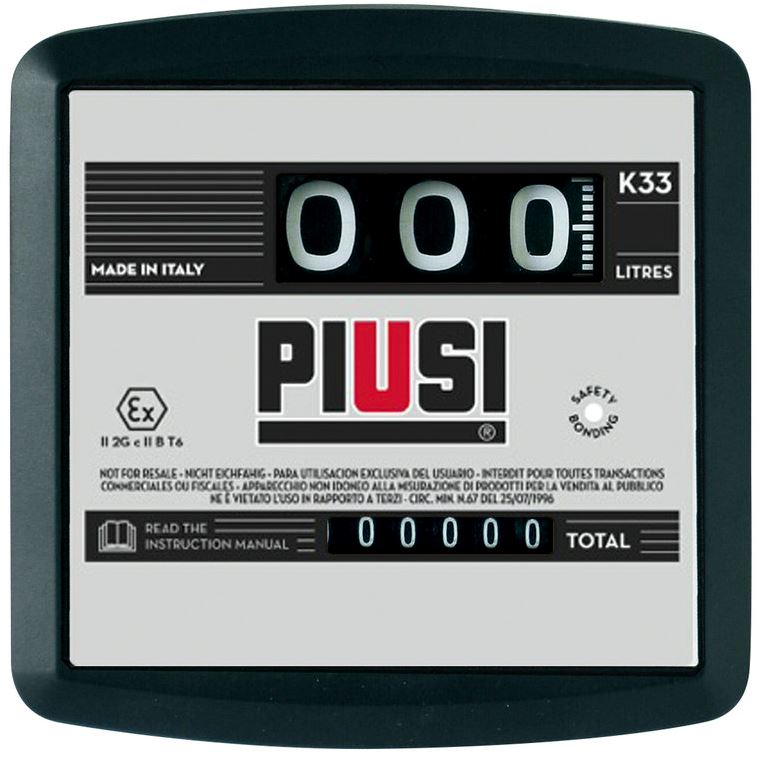

Фронтален изглед на разходомери модели Piusi K33 ATEX с 3-цифров дисплей за текущото състояние (max 999 л) и 6-цифров тотал:

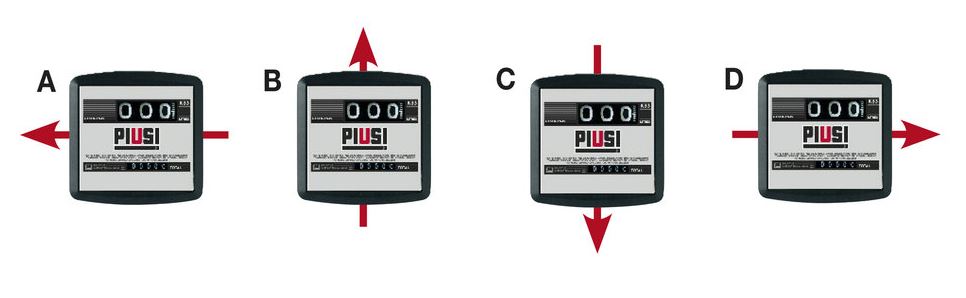

Положения (версии) за монтаж при фабрично разположение на входящия и изходящия щуцер

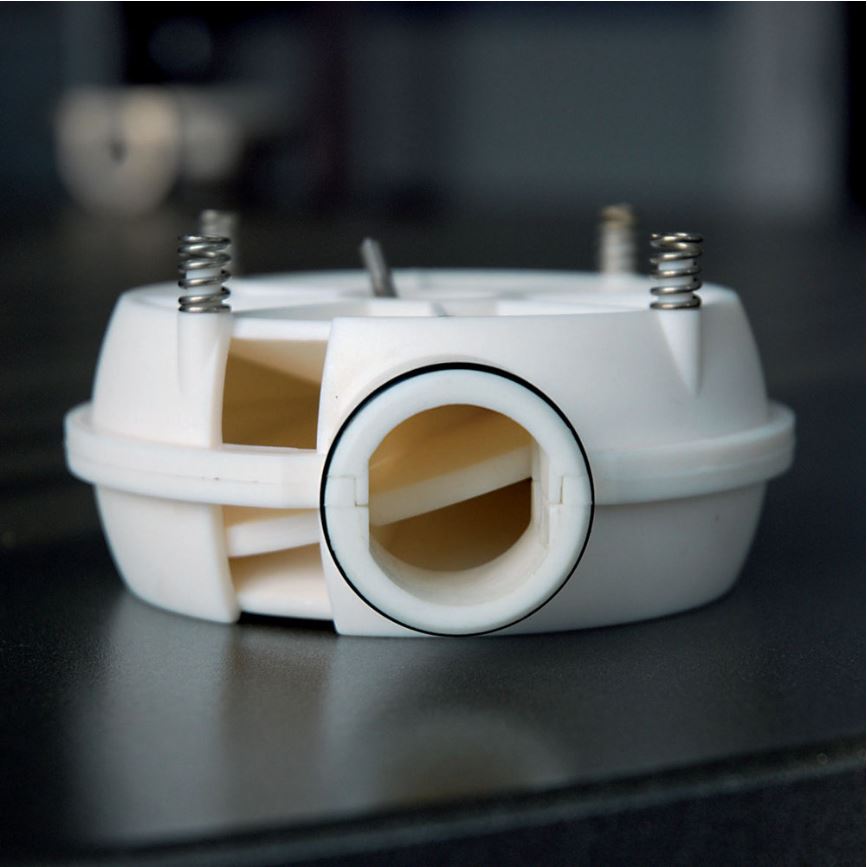

Измервателна камера с измервателен люлеещ се диск:
