Механичен брояч за дизелово гориво 20-120 l/min 1" Piusi K44 Pulser

В наличност
SKU
PU00056500A
762,00 лв.

Механичен брояч за дизелово гориво Piusi K44 Pulser 1" 20-120 l/min

  • Механични броячи за дизелово гориво
  • Броячи за нетърговски цели с измервателен люлеещ се диск
  • Разходомерите тип К44 използват люлеещ се диск и са конструирани за точно отчитане на разхода на петролни продукти, керосин, дизелово гориво или други флуиди, които не взаимодействат с конструкционните материали, вложени в уреда. Люлеещият се диск в измервателната камера се задвижва от измерваната течност и задвижва механизма в капака на тялото. Той, от своя страна, предава движението към брояча. Разходомерът е оборудван с регистър без възможност за нулиране и с партиден регистър, който може да бъде нулиран
  • Броячите са фабрично калибрирани за работа с дизелово гориво. В някои специфични случаи и приложения може да се наложи калибриране - например при работа с течности, различни от дизелово гориво, или в среди с големи температурни промени. В такива случаи може да се влоши точността на уреда. Калибриране се налага и след като уреда е бил отварян за профилактика или ремонт
  • Обхват на дебита: 20÷120 l/min (5,3÷32 gal/min)
  • Точност: ±1% от дебита (след калибриране)
  • Повтаряемост на грешката: 0,2%.
  • Max. работно налягане: 10 bar (142 psi)
  • Налягане на разрушаване: 30 bar (426 psi)
  • Нулираща система за текущото състояние
  • 4-цифров дисплей за текущото състояние (max 9999 л), 7-цифров тотал
  • Деление: 0.1 литър
  • Тип Piusi K44 Pulser е снабден с “Open collector”, честота: 10 пулса/литър; захранване: 6-24 V DC, max. 10 mA.

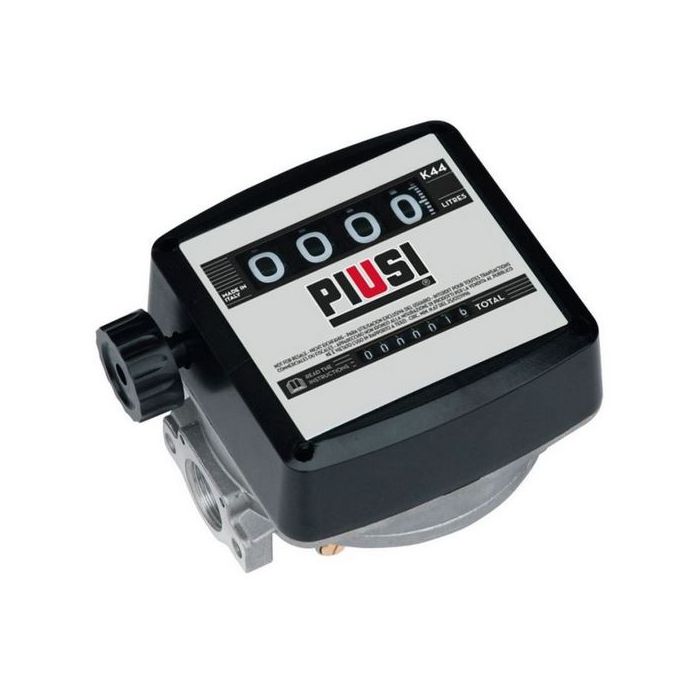

Фронтален изглед на разходомер модел K44 с 4-цифров дисплей за текущото състояние (max 9999 л), 7-цифров тотал.

K44-frontale

Положения (версии) за монтаж при фабрично разположение на входящия и изходящия щуцер

k33-flow-direction

Измервателна камера с измервателен люлеещ се диск:

 K33-rotating

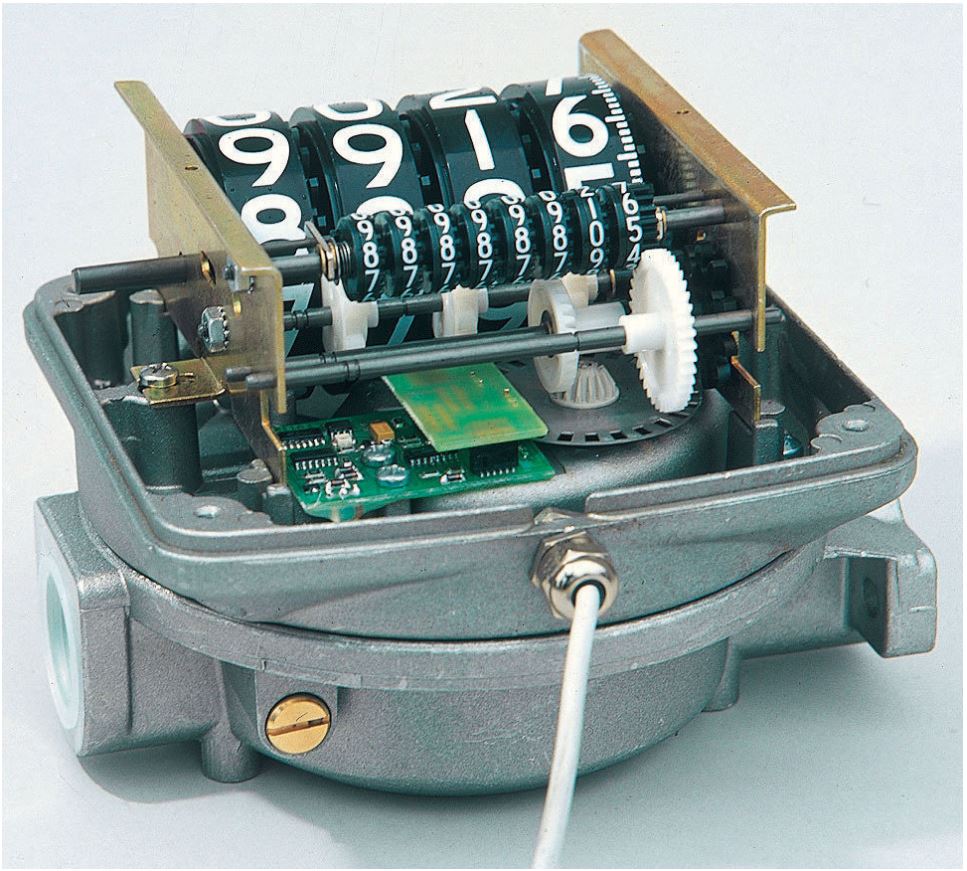

Брояч Piusi K44 Pulser -  с пулсов изход с 10 пулса/литър; 6-24 V DC, max. 10 mA.

K44-pulser



Монтаж:

Броячите K33 и K44 могат да бъдат монтирани във всякакво положение, на твърди или гъвкави тръби, или директно на помпи или резервоари. Посоката на протичане на течността е указана със стрелка. Разходомерът се доставя в няколко конфигурации – A, B, C и D. Посоката на пропускане на всяка от четирите конфигурации е указана на схемата по-горе. Броячът и капака му могат да бъдат завъртени във всяко положение на 90 градуса, независимо в коя конфигурация е доставен. Ръкохватката може да бъде монтирана или в лявата, или в дясната страна на брояча. Винаги монтирайте филтър преди брояча! Препоръчва се филтъра да е с размер на отворите 400 микрона.



Гравитационно използване:

Разходомерите К33 и К44 могат да бъдат използвани и в системи, работещи на гравитационен принцип, т.е. които не са оборудвани с помпи, и където потокът е следствие на денивелация  (разлика между две нива) – например между резервоар и пистолет.

Пример – при денивелация от 1,5 метра, използван 3 метра гъвкав шланг (маркуч) 1” и пистолет тип Piusi Self 2000 може да бъде гарантиран дебит минимум 30 л/мин. Използването на гравитационен принцип не се препоръчва при денивелация под 1 метър, понеже дебита ще бъде по-нисък от препоръчителния минимален дебит през уреда – 20 л/мин. При гравитационно ползване се препоръчва калибриране на уреда.



 K44-amb-BW
