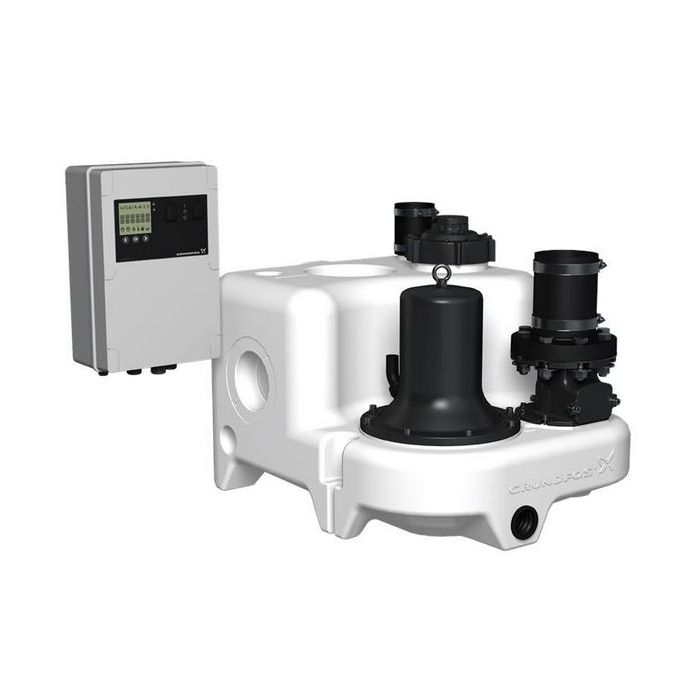

Помпена станция за отпадни води Grundfos Multilift M.12.3.4 3x400V
Помпена станция за отпадни води Grundfos Multilift M.12.3.4 3x400V
- Grundfos MULTILIFT е ялостна система, готова за монтаж, състояща се от резервоар с помпа с потопяем двигател, възвратен вентил, нагнетателен адаптер с гъвкава връзка DN100, монтирани към колекторния резервоар, и предварително свързан контролер, вкл. сензор за ниво. Напълно интегрираният колекторен резервоар има всички необходими портове за свързване на входната тръба, нагнетателната тръба, обезвъздушаващата тръба и ръчно задвижвана диафрагмена помпа (аксесоар).
- Колекторният резервоар съдържа 7 входни отвора в конструкцията си. Входът на гърба DN100 е монтиран към патентован входен диск за безстепенно свързване на входни тръби с нива (център) между 180 и 315mm. DN100 и DN50 входни щуцери от всяка страна. DN150, DN50 изводи отгоре на резервоара. Устойчивите на корозия колекторни резервоари Multilift от полиетилен са устойчиви на газ и миризми, херметизирани и с намалено количество остатъчни отпадни води и утайки благодарение на конструкцията със скосено дъно. Помпа с работно колело "Vortex" и потопяем двигател без нужда от обслужване, маслена камера с физиологично безвредно масло между двата уплътнителя на вала. Посоката на въртене може да се наблюдава отвън над вала и под болта с ухо.
- Контролерът с микропроцесор LC221 има дисплей за осигуряване на пълно наблюдение. Помпата и сензорът са свързани към контролера с кабел и тръба. Захранващият кабел е 1,5 m с щепсел (вкл. фазов инвертор)
- Безконтактен, пиезорезистивен сензор за налягане (разположен в шкафа), наблюдаван чрез контролер, с точност до милиметър, показан на дисплея. Защитена от задръстване тръба за сензора за налягане в резервоара без движещи се части в отпадните води.
- Контролерът предлага термична защита на двигателя и наблюдение на работата на помпата. Термичната защита на двигателя се състои от термични превключватели в намотките.
- Функции на контролера:
• включване/изключване на една помпа за отпадни води на базата на непрекъснат сигнал от пиезорезистивен сензор
• защита на двигателя чрез електрически предпазител за защита на двигателя и/или измерване на тока, както и връзка към термични превключватели.
• защита на непотопения двигател от прегряване чрез ограничаване времето на работа и следване на процедура за аварийна работа
• 24h автоматичен тест на помпата при дълги периоди на неактивност
• задаване на времена за закъснение:
- закъснение за спиране (времето от достигането на нивото за спиране до спирането на помпата)
- закъснение за стартиране (времето от достигането на нивото за стартиране до стартирането на помпата)
- закъснение при аларма (времето от появяването на неизправност до индикирането на алармата), за да се предотврати кратковременна аларма за високо ниво в случай на временно висок дебит в резервоара.
• автоматично измерване на тока за индикации за аларма
• работна индикация за:
- режим на работа (автоматичен, ръчен)
- работни часове
- импулси (брой стартирания)
- най-висока измерена стойност на тока на двигателя
• алармени индикации за:
- статус на помпата (работа, неизправност)
- грешна последователност на фазите и липса на фаза
- неизправност на термичния превключвател
- аларма за високо ниво
- време за сервиз/обслужване (избираемо).
• избор на автоматично нулиране на аларма
• регистър за до 20 аларми
• избор между различни нива за старт
• избор на тип на свързания сензор
• калибриране на сензор (задава се предварително)
• избор на интервал за поддръжка (0, 3, 6 или 12 месеца).
- Като стандарт LC 221 има 4 свободни от потенциал изхода за:
- работа на помпата
- неизправност на помпата
- аларма за високо ниво
- обща неизправност.
6 цифрови входа за следните функции:
- свързване на модул за сензор за налягане (предварително сглобен)
- свързване на аналогов сензор (4-20mA или 0-5V)
- свърване на до четири превключвателя за ниво или превключвателя за налягане вместо аналогов сензор
- свърване на отделен превключвател за ниво за разпознаване на наводнение в шахтата ма Multilift. Подемните станции често се монтират в шахта в сутерена - най-ниската точка в сградата. В случай на навлизане на подпочвени води или повреда на водопровод, контролерът ще подаде сигнал за аларма.
- свързване на външно нулиране за аларми
- свърване на термичния превключвател на двигателя.
- Гамата продукти Multilift е проектирана съгласно стандарта EN12050-1, одобрен и наблюдаван от външен институт LGA. Притежава и допълнителни одобрения VDE, GHOST, CB, EMV
- Тип на контролното табло: LC221.1
- Максимален дебит: 13.9 l/s
- Максимален напор: 8.5 m
- Диапазон на температурата на течността: 0 °C .. 40 °C
- Тип на работното колело: Вихрово (Vortex)
- Максимален частичен размер: Ø 50 mm
- Одобрение на табелката: EN 12050-1
- Изход на помпата: DN 80
- Входна мощност - Р 1: 1.8 kW; Номинална мощност на вала на двигателя - Р2: 1.5 kW
- Основна честота: 50 Hz; Номинално напрежение: 3 x 400 V; Толеранс напрежение: +10/-14 %
- Стартов метод: директно. Максимален брой стартове за час: 60 пъти.
- Номинален ток: 3.6 A Cos φ - коефициент на мощност: 0,75
- Номинална скорост: 1430 rpm
- Ефективност на двигателя при пълен товар: 82,1 %
- Клас на защитеност (IEC 34-5): IP68. Изолационен клас (IEC 85): F
- Тип на кабелния куплунг: CEE 3P+N+E. Основен кабел: 1.5 m
- Общ обем на резервоара: 92 l. Пълен ефективен обем на събирателния резервоар при 180 мм входен отвор: 34 l. Пълен ефективен обем на събирателния резервоар при 250 мм входен отвор: 49 l
- Общ ефективен обем на колекторния резервоар при 315 mm вход: 62 l
- Габаритни размери (без контролното табло): 740 × 580 × 551 mm
- Нето тегло: 69 kg
- Производител: Grundfos A/S
- Гаранция 24 месеца
