Смесителна група за подово отопление UPM3 Auto 15-70 Grundfos 35÷60°C 687FIX

В наличност
SKU
BR104687C-F5-1570
456,00 лв.

Смесителна група AS-FIX F5 за за подово нискотемпературно отопление с помпа Grundfos UPM3 Auto 15-70 130, присъединяване с гайка 1", обхват на настройка 35÷60°C

  • Смесителна група за подово отопление с трипътен термостатичен смесителен вентил от серията BRV 687 FIX
  • Комплектът BRV 687 FIX служи за настройка на нискотемпературен кръг в отоплителна система (примерно за подово-лъчисто отопление) посредством вградения в него термостатичен трипътен смесителен вентил и циркулационна помпа

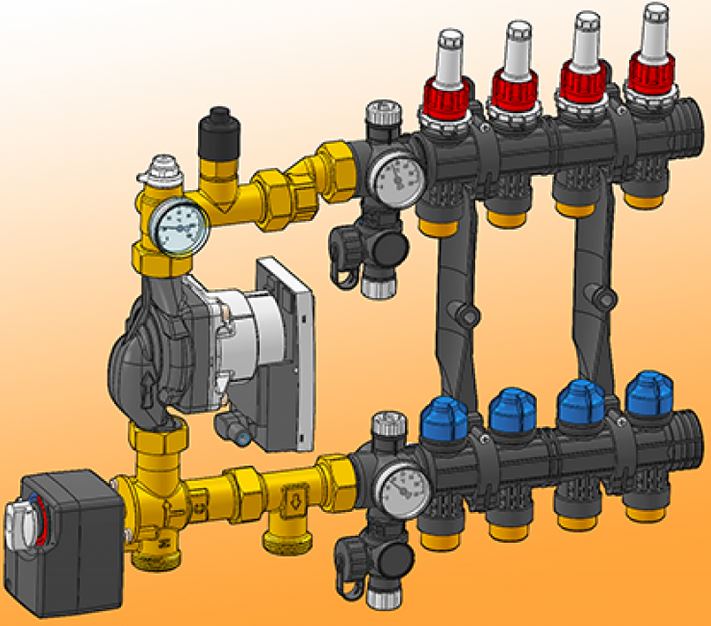

  • Благодарение на много компактните си размери, може да се монтира директно в разпределителната кутия на инсталациите за лъчисто отопление като позволява монтаж от дясната страна или от лявата страна на колектора
  • Комплект с циркулационна енергоспестяваща помпа Grundfos UPM3 Auto 15-70 130
  • Комплектът BRV 687 FIX се състои от следните елементи:
    • Трипътен термостатичен смесителен вентил с високи хидравлични показатели (Kvs 4,0) и настройваема от потребителя температура на сместа: 35÷60°C
    •  Високоефективна синхронна циркулационна помпа Grundfos UPM3 Auto 15-70 130, комплект с кабел 1 m
    • Термометър 0 ÷ 60 ° C
    • Автоматичен обезвъздушител
    • Предпазен термостат за обезопасяване със зададена фиксирана температура с настройка 50 °C (не е включен в доставката, но може да се поръча отделно)
    • Директна връзка за свързване към колектора или посредством ексцентрикова част 15 mm или 30 mm (при несъответствие между подаващата и връщащата линия на колектора към тръбите). Комплектите, включващи ексцентрикова част се доставят по заявка!
    • Резбова връзка за диференциален байпасен клапан (опция)
  • Междуцентрово разстояние: 210 mm
  • Клас на налягане: PN 10
  • Максимална температура 110 °C
  • Връзки: към колектора 1" F с холендрова гайка; към инсталацията: 1" M с междуцентрово разстояние 96 mm
  • Директива: PED 2014/68/EU 4.3
  • Област на използване: за топлинна мощност до 15 kW (с температурна разлика Δt 8 K) и максимален дебит 1600 l/h
  • Площ на подовото отопление: до 150 m2
  • Kvs стойност: 3,4
  • Универсална за ляво или дясно разположение спрямо колекторите

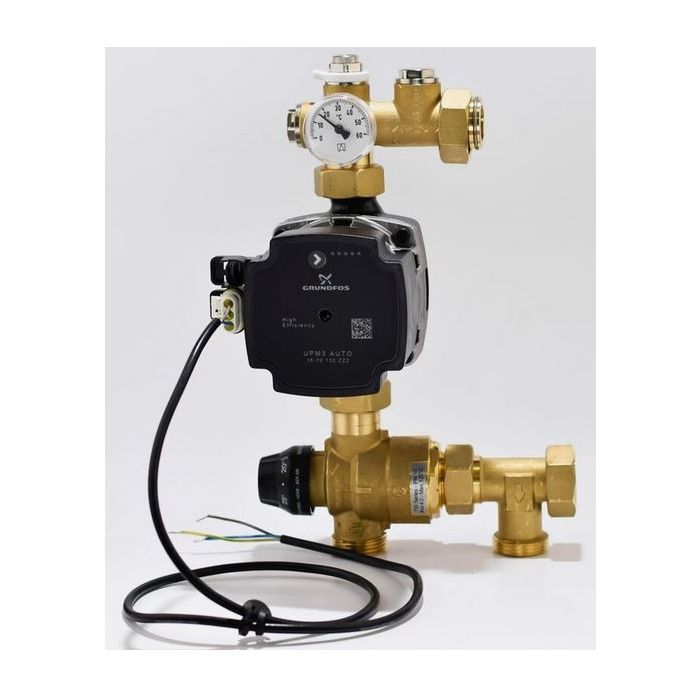

  • Снимката е илюстративна!



Характеристики на циркулационната помпа Grundfos UPM3 Auto 15-70 130

  • Grundfos UPM3 Auto е високоефективна циркулационна помпа, отговаряща на Директивата за екодозайн 2015 г, с коефициент Electronic Export Information EEI ≤ 0.20 част 3
  • Захранване на помпата: 1 x 230 V, 50 Hz. Помпата няма нужда от допълнителна външна електрическа защита или сигнали
  • Grundfos UPM3 AUTO има вътрешен контролер с три варианта на управление с функцията AUTOADAPT: режим на пропорционално налягане; режим на постоянно налягане, режим на постоянна крива. Всеки от вариантите има по 4 режима (скорости)
  • Помпата разполага с потребителски интерфейс с 1 бутон за натискане и 5 LED индикатора
  • Тяло от чугун GG15 EN-GJL-150, статорно тяло от алуминий silumin, статор от медна жица, радиален лагер от керамика, роторна чаша от неръждаема стомана 1.4401, импелер от композитен материал PES 30 % GF
  • Максимална консумация на помпата: 52 W (0.52 A)
  • Минимална консумация на помпата: 5 W (0.07 A)
  • Мощности и максимални налягания (напори) на помпата при съответните режими: крива IV: максимален напор 7 m, консумация max. 52 W; крива III: максимален напор 6 m, консумация max. 39 W; крива II: максимален напор 6 m, консумация max. 33 W; крива I: максимален напор 4 m, консумация max. 25 W
  • Максимално работно налягане: 1.0 MPa (10 bar)
  • Изискуемо минимално входно налягане: 0.05 MPa (0.5 bar) при температура на течността 95 °C
  • Температура на течността: от +2 °C до +110 °C (температурен клас TF110)
  • Клас на защита от външни въздействия (прах и влага): IP44
  • Тръбни връзки G 1", монтажна дължина: 130 mm, тегло: 1.8 kg, дължина на захранващия кабел: 1 m

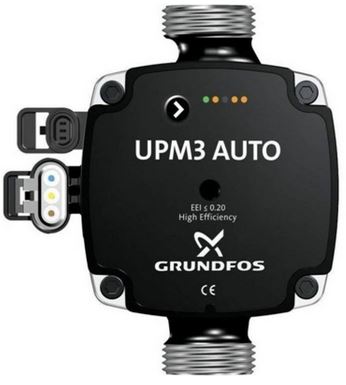

GRUNDFOS UPM3 AUTO 15-70 130

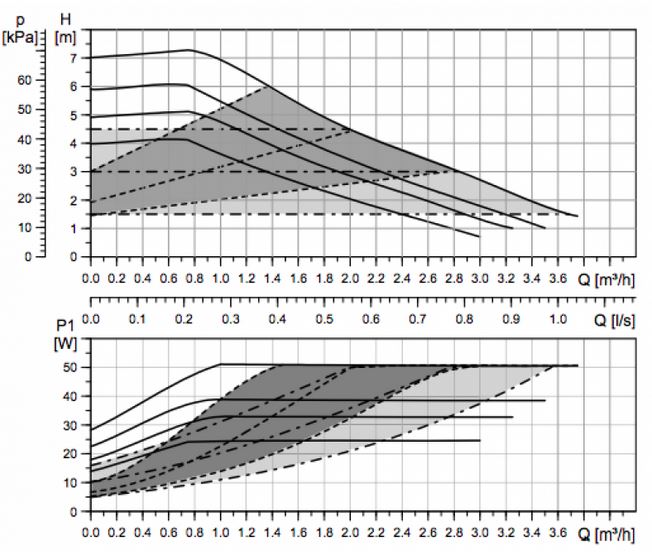

Характеристични криви на дебита и напора за помпа Grundfos UPM3 Auto 15-70 130:

  • ----------  Криви на постоянна скорост
  • - - - - - -   Криви на пропорционално налягане
  • --- - --- -  Криви на постоянно налягане

Grundfos UPM3 AUTO XX-75 характеристики
