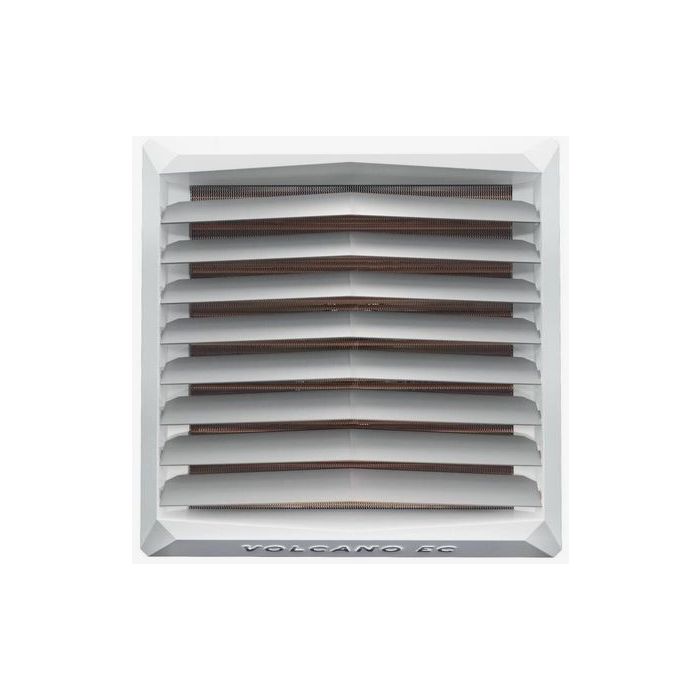

Volcano VR3 EC Топловъздушен апарат

Топловъздушен апарат Volcano VR3 EC

Въздухоотоплителен апарат с воден топлообменник
Енергоефективен двигател на вентилатора
Таванен или стенен монтаж, окачването е включено в комплекта
Тръбни връзки на щуцерите: 3/4"
Обороти на вентилатора: 1400 - 1450 об/min
Клас на защита: IP44
Доставят се с монтажен шаблон

• Размери: 700 x 700 x 610 mm
• Захранване: 1 x 230 V, 50 Hz
• Електрическа мощност: 370 W
• Топлинна мощност: 13-75 Kw
• Максимален дебит на вентилатора: 5700 m3/h
• Максимална температура на подавания топлоносител: 130 °C
• Максимално работно налягане: 16 bar
• Редове на ТА: 3
• Хоризонтален поток: max. 25 m
• Вертикален поток: max. 12 m
• Триредов топлообменник вода / въздух
• Воден обем: 3,1 l
• Тегло: 24,5 kg
• Производител: VTS
• Гаранция 24 месеца

Обхват при стенен монтаж на топловъздушен апарат Volcano:

Обхват при таванен монтаж на топловъздушен апарат Volcano:

Топловъздушните апарати VOLCANO са снабдени със стандартна монтажна конзола за монтаж на стена или на таван.
Максималният вертикален диапазон на устройствата е 8-15 м, в зависимост от модела на избрания апарат. Максималният хоризонтален диапазон на устройствата е 14-25 м.
Внимание! Ако минималното разстояние от стената (тавана) 0.25 m не се гарантира по време на монтажа, устройството може да работи неправилно.

Принципна топлотехническа схема на монтаж на топловъздушни апарати Volcano:

Означения в схемата:

1. Топловъздушен апарат.

2. Вентил с ел. задвижка.

3. Обезвъздушител.

4. Спирателен кран.

5. Филтър.

6. Циркулационна помпа.

7. Котел



Принципна електрическа схема на монтаж на топловъздушни апарати Volcano:

Означения в схемата:

1. Захранване 230V/50 Hz.

2. Главен ключ, предпазители.

3. Контролер Volcano EC.

4. Топловъздушен апарат Volcano VR Mini, VR1, VR2, VR3, VR-D (възможност за свързване на до 8 еднакви уреда към един контролер).

5. Вентил със задвижка. *Температурен сензор (опция)
